Economical CATR Solution
유전체 렌즈(Dielectric Lens)로 제한된 공간에 평면파 영역을 형성하는 CATR 솔루션입니다. 측정 대역과 AUT 조건에 맞춰 안테나 방사 특성 평가 환경을 구성하십시오.
- Ka / V Band26.5–40 / 50–75 GHz
- Ø400 mm유전체 렌즈 직경
- 200 mm렌즈 정점 기준 측정 거리
- ±100 mm최대 QZ · 30 / 60 GHz, 시뮬레이션
Why CATR
안테나가 커지고 주파수가 높아질수록, 측정 거리는 길어집니다.
직접 원거리장(Direct Far-Field, DFF) 방식에서는 AUT에 입사하는 파면을 평면파로 근사할 수 있도록 충분한 거리를 확보해야 합니다. 같은 개구 크기에서는 주파수가 높을수록, 같은 주파수에서는 개구가 클수록 필요한 원거리장 거리가 증가합니다. CATR은 렌즈로 파면을 변환하여 짧은 공간에 원거리장에 준하는 조사 조건을 만듭니다.
충분한 전파 거리 확보
Dielectric Lens CATR Technology
거리 대신, 렌즈로 파면을 만듭니다.

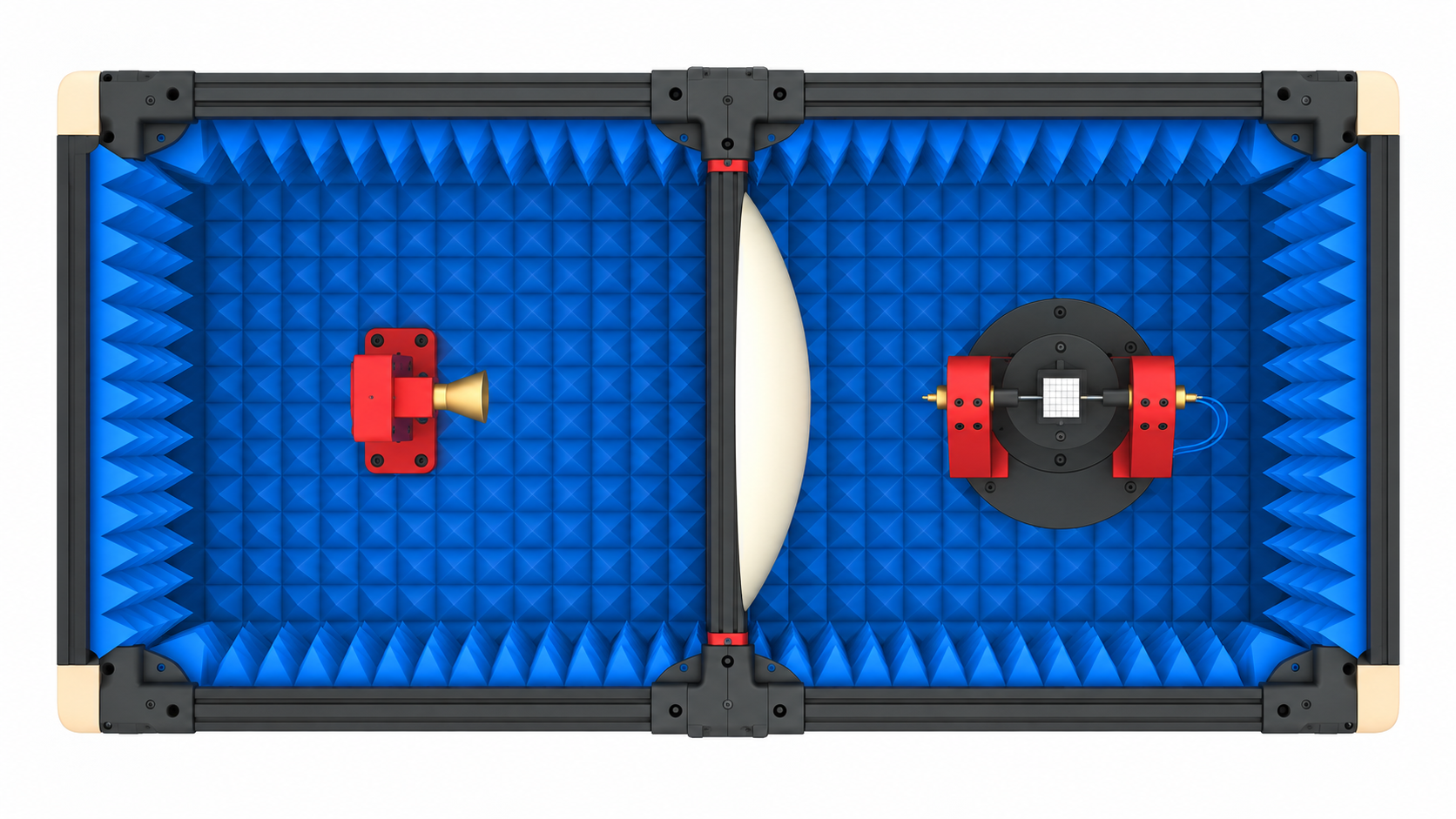

피더 안테나(Feeder Antenna)에서 방사된 전파는 유전체 렌즈를 통과하며 파면이 변환됩니다. AUT는 렌즈 뒤의 정숙 영역(Quiet Zone, QZ)에 배치합니다. 이 영역의 진폭과 위상 균일도가 안테나 평가 환경의 품질을 결정합니다.
Feeder Antenna
렌즈를 향해 전파를 방사하는 피더 안테나입니다.
Dielectric Lens
전파의 위상 분포를 조절하여 평면파에 근사한 파면을 만듭니다.
Plane-Wave Region / QZ / AUT
렌즈 뒤의 평가 가능한 영역에 AUT를 배치합니다. QZ는 별도의 하드웨어가 아닙니다.
Technical Insight · 렌즈 가장자리 회절(Edge Diffraction)은 진폭·위상 리플에 영향을 줄 수 있습니다. 첨부 기술 자료의 회절 저감 설계는 일반 원리 설명에 해당하며, 해당 제품의 구체적인 가장자리 형상을 보증하지 않습니다.
Key Advantages
도입 검토의 네 가지 기준
설치 공간, 주파수, QZ 품질, 측정 흐름을 함께 검토해 개발 환경에 맞는 구성을 선택합니다.
- Compact Test Range
공간 요구를 줄이는 측정 구조
유전체 렌즈를 통해 짧은 거리에서 평면파에 근사한 측정 영역을 형성합니다.
- Ka / V Band
주파수에 맞춘 모델 선택
26.5–40 GHz와 50–75 GHz 중 평가 대상의 동작 대역에 맞춰 구성을 검토합니다.
- Controlled Quiet Zone
크기와 균일도를 함께 검토
AUT의 유효 개구와 목표 측정 품질을 기준으로 필요한 QZ 범위를 검토합니다.
- Automated Measurement
자동 측정과 결과 분석
MATEOS.NET으로 VNA 제어, 측정 자동화, 데이터 시각화와 분석을 연결합니다.
System Configuration
측정 공간에서 데이터까지, 하나의 시스템으로 구성합니다.

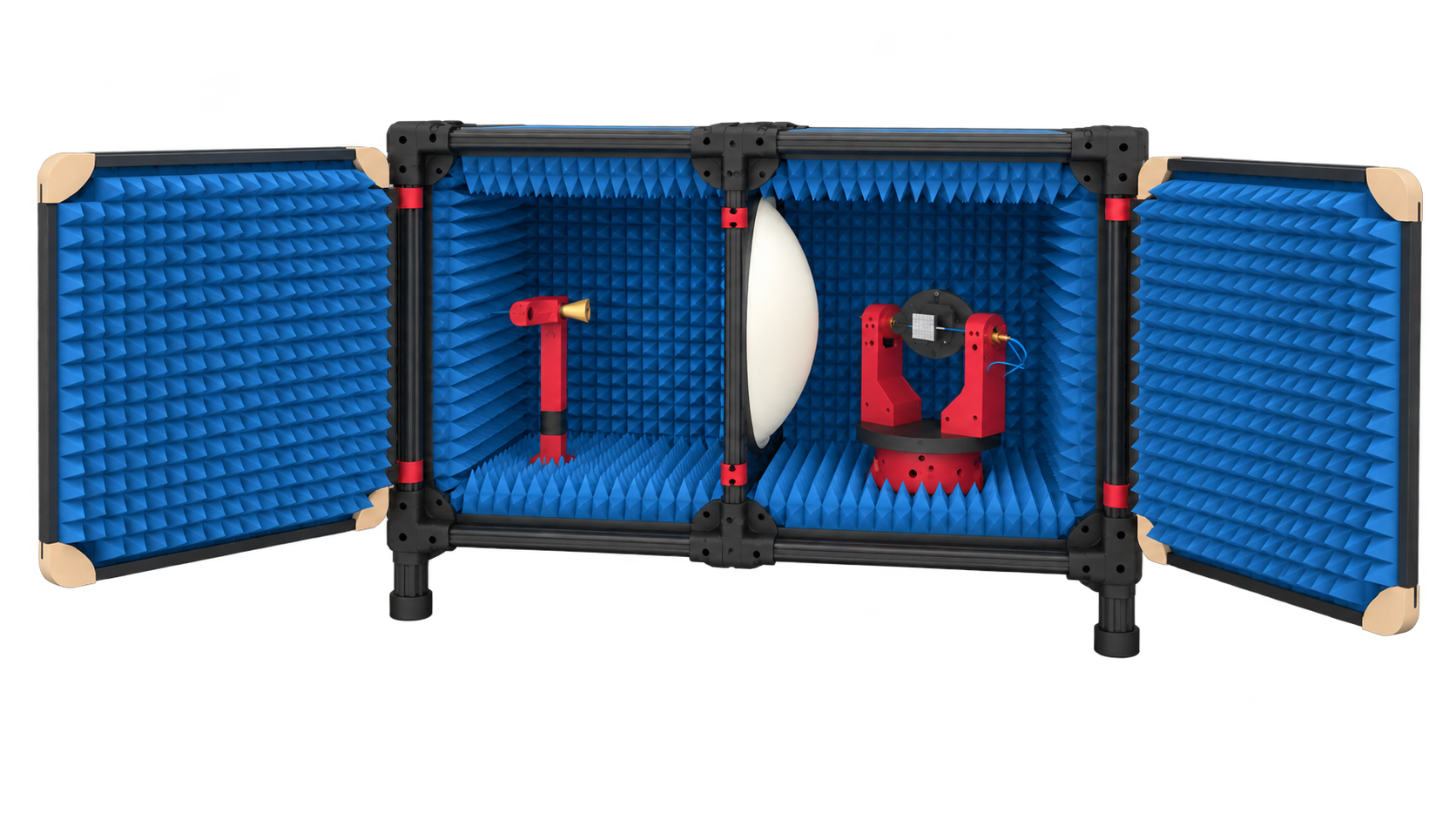

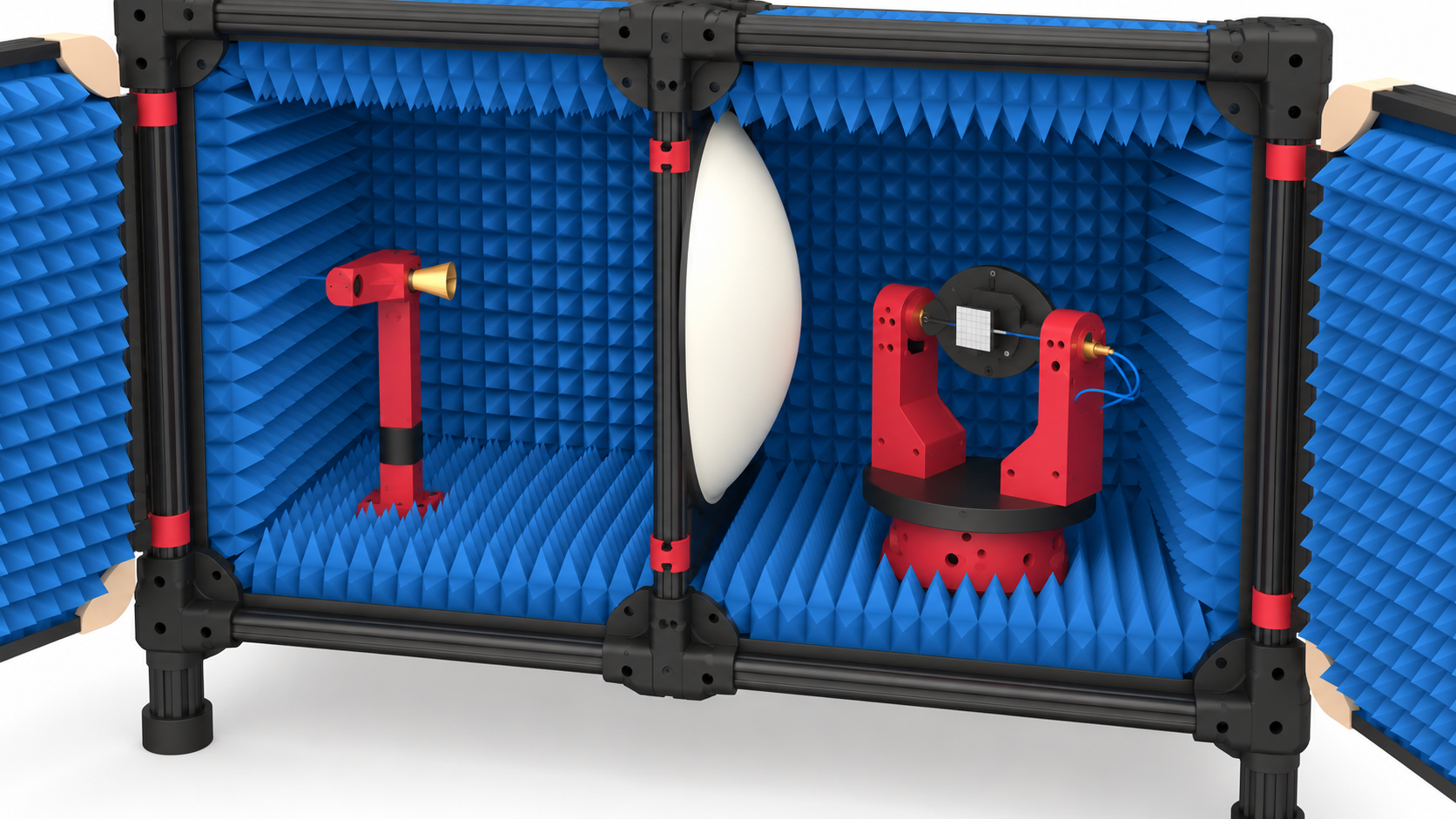

무반사 챔버, 포지셔너, 렌즈와 피더 안테나, 자동 측정 소프트웨어로 구성합니다. 실제 AUT의 장착 방식과 계측기 연결 조건에 맞춰 세부 구성을 검토합니다.
- Anechoic Chamber
무반사 챔버
흡수체가 배치된 측정 공간을 구성합니다.
- 3D Positioner
3D 포지셔너
AUT의 자세를 설정하는 구성 요소입니다. 회전 범위와 정밀도는 구성 검토 시 확인합니다.
- Feeder Antenna Fixture
피더 안테나 고정 장치
피더 안테나의 설치와 정렬을 위한 고정 구조입니다.
- Dielectric Lens
유전체 렌즈
피더에서 방사된 파면을 변환하여 AUT 영역에 평면파 환경을 형성합니다.
- Feeder Antenna
피더 안테나
측정 대역에 맞는 코러게이티드 혼 안테나를 사용합니다.
- Automatic Measurement Software
자동 측정 소프트웨어
MATEOS.NET을 통해 계측기 제어와 데이터 처리를 수행합니다.
VNA, 주파수 확장 모듈, 케이블 및 AUT 고정구의 공급 범위와 포지셔너 연동 조건은 도입 구성 검토 시 확인합니다.
Quiet Zone Performance
QZ의 크기만큼, 균일도가 중요합니다.
Quiet Zone은 진폭과 위상 변동이 정해진 범위 안에서 관리되는 측정 영역입니다. AUT가 경험하는 입사장의 균일도가 충분하지 않으면 방사 패턴의 해석에 측정 환경의 영향이 포함될 수 있습니다. 따라서 QZ 범위와 허용 변동을 함께 확인해야 합니다.
Amplitude Uniformity
평가 영역 내 전계 진폭의 변동입니다. 범위를 넓힐 때 허용할 수 있는 진폭 리플을 함께 검토합니다.
Phase Uniformity
평면파 파면에 대한 위상의 균일도입니다. QZ 크기가 같아도 위상 조건에 따라 평가 적합성이 달라질 수 있습니다.
| 평가 범위 | 위상 변동 | 진폭 변동 |
|---|---|---|
| ±50 mm | ±5.1 deg. | ±0.65 dB |
| ±65 mm | ±5.1 deg. | ±0.85 dB |
| ±75 mm | ±5.5 deg. | ±1.18 dB |
| ±100 mm | ±5.5 deg. | ±1.42 dB |
공식 표의 병합 셀을 평가 범위별로 풀어 표기했습니다. V 대역의 상세 QZ 품질은 별도 확인이 필요합니다.
최대 QZ ±100 mm는 30 GHz 및 60 GHz에서의 공개 값입니다. 위 Ka 대역 표를 전 주파수 보증값으로 해석하지 마십시오. 공식 페이지의 30 GHz 평면파 성능 그래프는 진폭·위상 분포의 참고 자료이며, 전체 대역의 실측 성적서를 대신하지 않습니다.
Specifications
Microwave Factory의 공식 공개 사양을 기준으로 정리했습니다. 제조사는 해당 표를 시뮬레이션 결과로 표기하며, 실제 납품 시스템의 보증 조건은 별도로 확인해야 합니다.
| 항목 | Ka Band | V Band |
|---|---|---|
| 주파수 범위 | 26.5–40 GHz | 50–75 GHz |
| 부품 번호 (P/N) | CL01-MB | CL02-MB |
| 피더 안테나 | Ka/V-band Corrugated Horn Antenna | |
| 렌즈 직경 | Ø400 mm | |
| 최대 Quiet Zone | ±100 mm — 30 GHz 및 60 GHz에서 | |
| 측정 거리 | 200 mm — 렌즈 정점 기준 | |
| 외형 치수 | 128 × 98 × 66 cm | |
| 최대 AUT 크기 | 폭 160 mm, 깊이 50 mm | |
| 최대 AUT 무게 | 1 kg | |
| 표준 구성 | 무반사 챔버 · 3D 포지셔너 · 피더 안테나 고정 장치 · 유전체 렌즈 · 피더 안테나 · 자동 측정 소프트웨어 | |
QZ 품질은 위의 Ka 대역 표를 참조하십시오. 외형 치수의 축 순서는 원문에 명시되어 있지 않습니다. AUT 높이와 회전 시 간섭 범위는 별도 확인 대상이며, QZ 크기와 최대 AUT 크기는 서로 다른 조건입니다.
기준: Microwave Factory 공식 제품 사양 · 확인일 2026-09-08
Applications
측정 대역과 AUT 조건에서 출발합니다.
Ka·V 대역 안테나와 mmWave 안테나 모듈의 연구개발 특성 평가에 적용을 검토할 수 있습니다. 배열 안테나의 빔 패턴 평가 등은 AUT 크기, 급전 방식, 제어 인터페이스와 필요한 측정 항목을 확인한 뒤 구성을 결정합니다.
Ka·V 대역 안테나
공개 주파수 범위 내 안테나의 방사 특성 평가 구성을 검토합니다.
배열 안테나 · 안테나 모듈
빔 패턴 및 연구개발 특성 평가의 활용 예입니다. 능동 AUT 제어와 측정 항목은 사전 검토가 필요합니다.
mmWave 연구개발
대역, 유효 개구와 고정구 조건이 맞는 개발용 측정 환경을 검토합니다.
배열·모듈 평가는 기술 활용 예이며 특정 규격 인증이나 모든 능동 OTA 항목의 지원을 의미하지 않습니다. 77/79 GHz 차량 레이다는 본 제품의 공개 주파수 범위 밖이므로 별도 솔루션 검토가 필요합니다.
Software — MATEOS.NET
측정 제어와 분석을 연결하는 MATEOS.NET
MATEOS.NET은 자동 측정 소프트웨어로 VNA 제어, 데이터 시각화와 분석을 지원합니다. 공식 페이지에 안내된 지원 VNA 제조사는 Anritsu, Keysight, Rohde & Schwarz입니다. 보유 장비의 모델과 옵션에 따른 호환성은 개별 확인이 필요합니다.
- VNA 제어
- 자동 측정
- 데이터 시각화
- 결과 분석
Supported VNA manufacturersAnritsu · Keysight · Rohde & Schwarz
포지셔너 연동 범위, 라이선스와 지원 VNA 모델은 견적 구성에서 확인합니다.
